Panduan ini menunjukkan jalur kabel dashcam Jaecoo J5 dari kamera depan ke kamera belakang. Rutenya mengikuti celah headliner, pilar samping, karet pintu, lalu masuk ke pintu bagasi.
Gunakan trim remover plastik agar panel tidak lecet. Saat melewati pilar A, pilar B, atau area airbag tirai, pastikan kabel tidak menghalangi mekanisme airbag dan tidak diikat melintang di depannya.

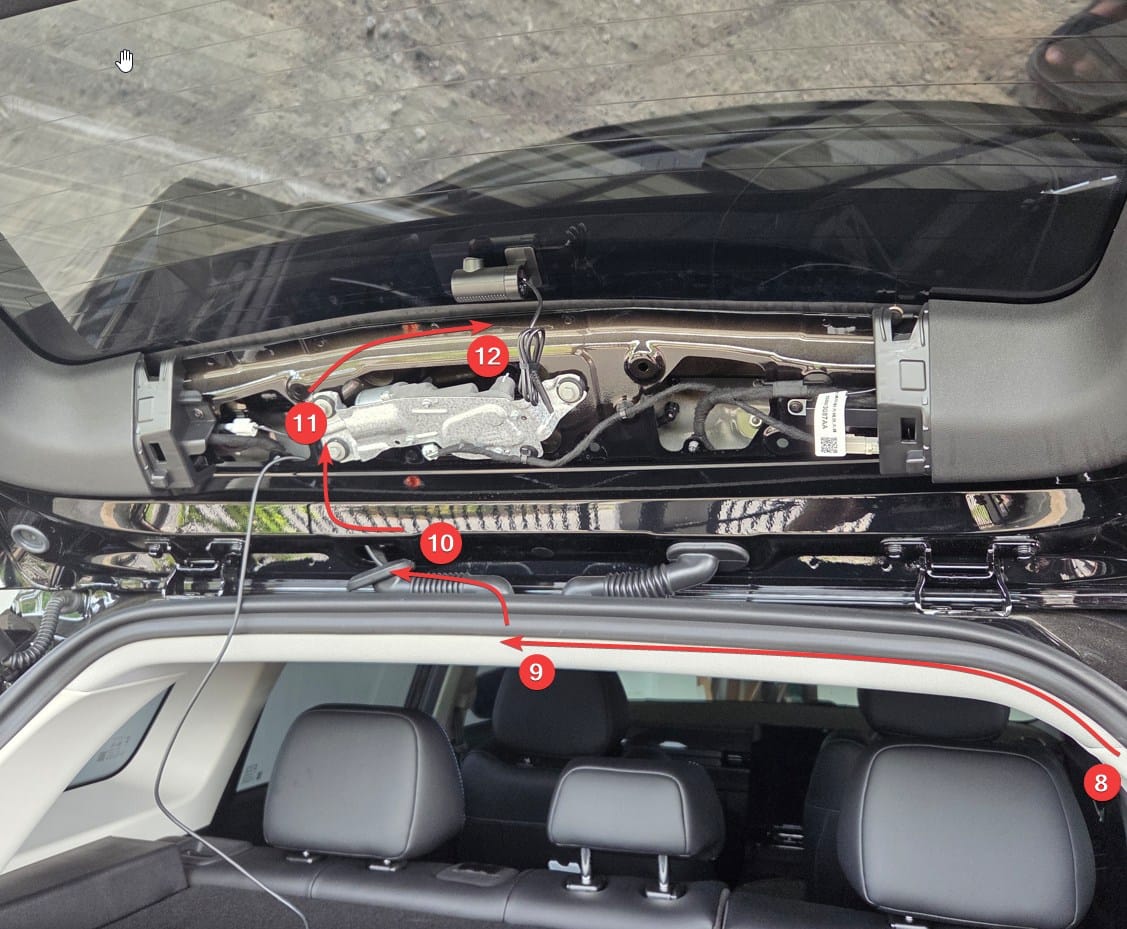

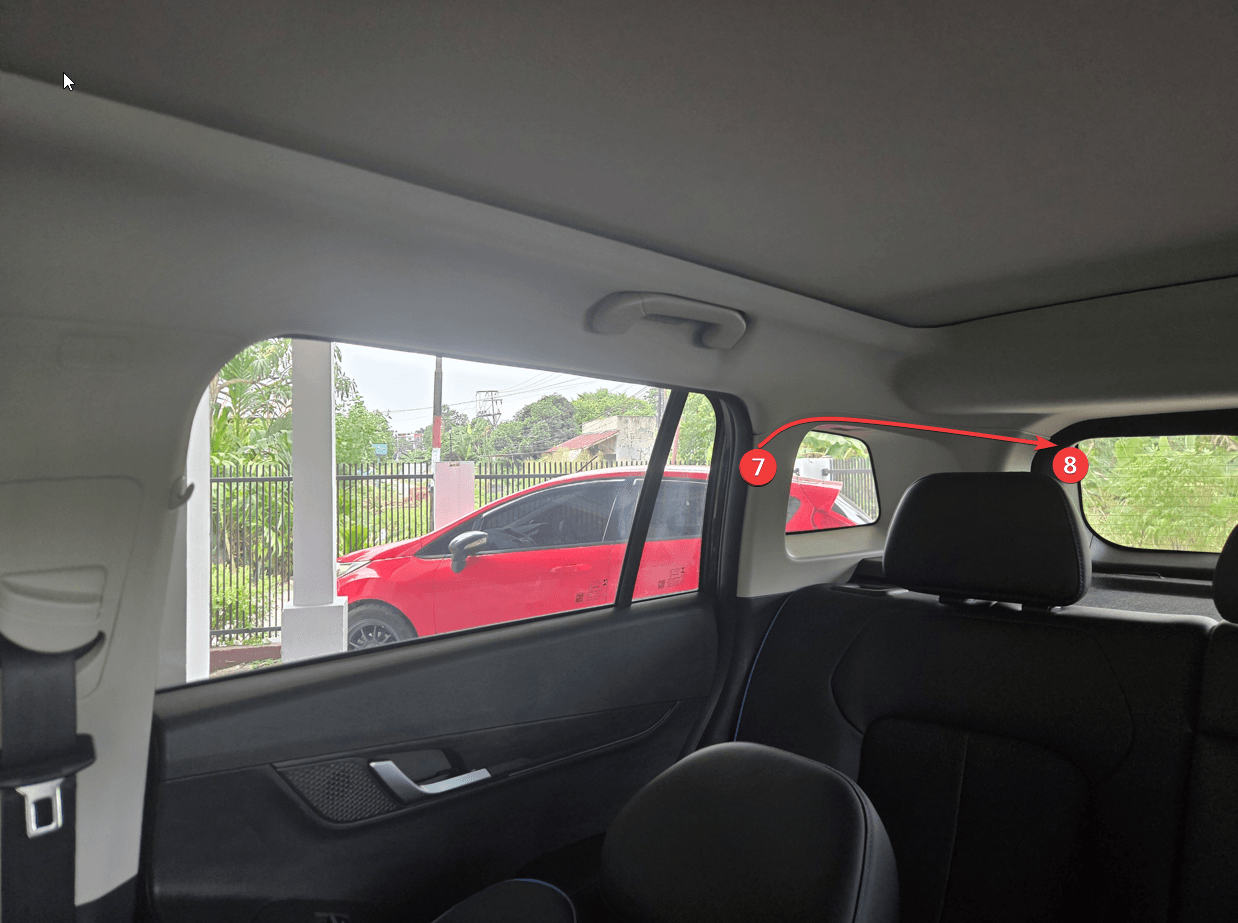

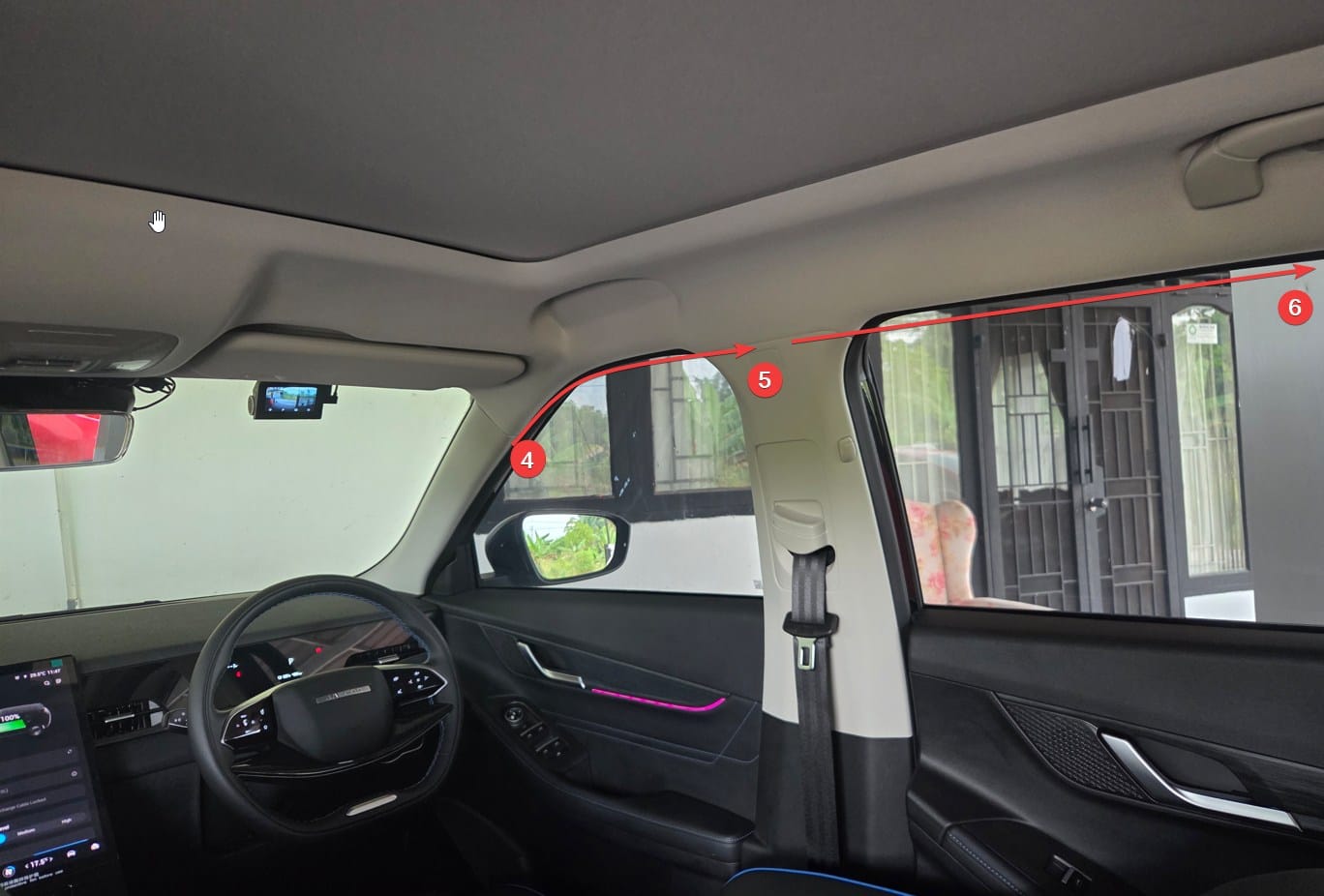

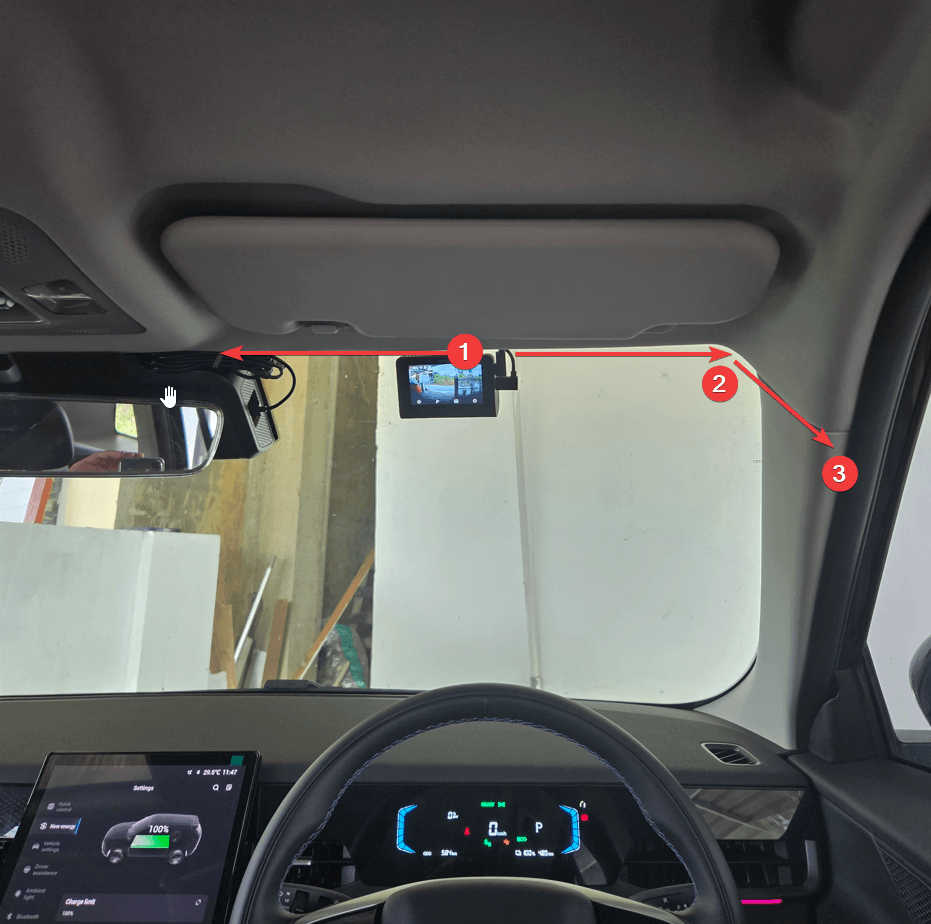

Gambar 1 Mulai dari area dashcam di kaca depan. Selipkan kabel ke celah headliner bagian depan, lalu arahkan ke sisi penumpang. Ikuti jalur nomor 1 sampai 3: masuk ke tepi plafon, turun sedikit di pilar A, lalu lanjutkan kabel ke balik karet pintu.Gambar 2 Dari pilar A, buka dulu karet pintu sisi pengemudi dan sisi penumpang depan agar trim lebih mudah diakses. Pada titik nomor 5, kabel diselipkan masuk ke dalam trim, bukan hanya ditempel di tepi luar. Setelah itu lanjutkan jalur mengikuti tepi atas pintu sesuai arah nomor 4 sampai 6. Pastikan kabel tidak menjuntai dan tidak mengganggu area airbag tirai.Gambar 3 Setelah melewati pintu belakang, teruskan kabel ke area pilar C dan bagian belakang kabin. Ikuti nomor 7 sampai 8 menuju sudut kaca belakang. Rapikan kabel di balik trim agar jalurnya tetap tersembunyi dan tidak tertarik saat kursi atau pintu digunakan.Gambar 4 Untuk kamera belakang, arahkan kabel dari sudut belakang kabin ke pintu bagasi. Ikuti nomor 8 sampai 12: masuk ke jalur atas pintu bagasi, lewati karet fleksibel bawaan, lalu keluarkan kabel di balik trim pintu bagasi dekat posisi kamera belakang.
